Mastering the Spectrum: The Engineering BehindHvid/RGB Dual-Farvepanel Downlight Control og Color Fidelity

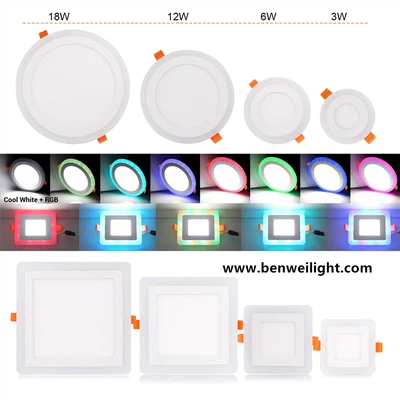

Hvide/RGB-downlights med to-farvepaneler repræsenterer et højdepunkt af alsidighed i moderne belysning, der problemfrit blander funktionel belysning med dynamisk stemning. At opnå uafhængig eller blandet kontrol af indstilleligt hvidt lys (f.eks. 2700K-6500K) og livlige RGB-farver, samtidig med at man sikrer upåklagelig farvenøjagtighed og ensartet lysoutput, kræver sofistikeret teknik på tværs af flere domæner. Lad os dissekere teknologien, der driver disse intelligente armaturer.
1. Arkitektonisk fundament: Drivertopologi og kontrollogik
Kerneudfordringen ligger i uafhængig styring af to forskellige lyskilder inden for en armatur: et justerbart hvidt LED-array (typisk kombinerer Cool White og Warm White chips) og et RGB LED-array (røde, grønne, blå chips). Dette kræver en sofistikeret driverarkitektur:
Opdel-kanaldriverchips:Dette er den mest almindelige og fleksible tilgang til-højtydende downlights.
Struktur:Bruger separate, dedikerede driverkredsløb (kanaler) til Tunable White (TW)-arrayet og RGB-arrayet. Ofte kan selve TW-kanalen være opdelt i to under-underkanaler til CW- og WW-LED'er. RGB-kanalen har tre under-underkanaler (R, G, B).
Kontrollere:Hver kanal/underkanal- modtager uafhængige Pulse Width Modulation (PWM) eller konstant strømreduktion (CCR) signaler fra en central mikrocontroller (MCU). Dette muliggør præcis, individuel dæmpning af CW-, WW-, R-, G- og B-elementerne.
Fordele:Muliggør ægte uafhængig kontrol. Det hvide lys kan justeres jævnt på tværs af CCT-området uden at påvirke RGB'en og omvendt. Blandingstilstande (f.eks. tilføje en subtil RGB-nuance til en specifik hvid) opnås ved samtidig at dæmpe de relevante hvid- og farvekanaler. Tilbyder overlegen granularitet og minimerer interferens mellem de to lyssystemer. Letter højere effekthåndtering pr. kanal.
Ulemper:Mere komplekst PCB-design, potentielt højere komponentantal og omkostninger.
Integrerede IC-løsninger:Nye stærkt integrerede driver-IC'er kombinerer flere kanaler til en enkelt chip.
Struktur:En enkelt IC kan for eksempel indeholde 5 uafhængige udgangskanaler (CW, WW, R, G, B) eller en kombination optimeret til RGBW-kontrollogik.
Kontrollere:MCU'en kommunikerer med den integrerede driver-IC via protokoller som I2C, SPI eller proprietære grænseflader, og sender kommandoer for det ønskede lysstyrkeniveau for hver kanal. IC'en håndterer den komplekse PWM-generering og strømregulering internt.
Fordele:Forenklet printkortlayout, potentielt reduceret komponentantal og kortstørrelse. Indeholder ofte avancerede funktioner som indbygget- termisk beskyttelse, fejlregistrering og jævnere dæmpningskurver. Nemmere firmwareudvikling.
Ulemper:Kan tilbyde mindre fleksibilitet til applikationer med meget-effekt sammenlignet med diskrete opdelte-kanaldesign. Valg af specifik IC kan låse visse kontrolfunktioner. Omkostningerne kan variere.
Dommen:Mens integrerede IC'er vinder frem, især i mellem-produkter og smarte-produkter,high-downlights med dobbelt-farvepaneler er overvejende afhængige af robuste delt-kanaldriverarkitekturerfor maksimal fleksibilitet, uafhængig kontrolfidelitet og krafthåndtering, der kræves for ensartet panelbelysning. MCU'en fungerer som leder, fortolker brugerinput eller automatiseringskommandoer og oversætter dem til præcise PWM-signaler for hver driverkanal.
2. Lysblandingens alkymi:Undgå farveafvigelse
At opnå målfarven – hvad enten det er en specifik CCT som 4000K eller en levende RGB-nuance – kræver perfekt blanding af de individuelle LED-emissioner. Farveafvigelse (lysoutput afviger væsentligt fra målet) og ujævne lyspletter (synlig farveadskillelse eller "klatter") er kritiske fejl. Sådan bekæmpes de:
Præcisionsindbygning (sortering):Dette erførste og mest afgørende forsvar.
LED'er, selv fra samme batch, har små variationer i deres kromaticitet (x,y farvekoordinater) og fremadspænding. Producenter tester og sorterer omhyggeligt (beholder) LED'er i ekstremt snævre tolerancegrupper.
Afstembar hvid:CW og WW LED'er er gemt ikke kun for lysstyrke, men afgørende for deres specifikke kromaticitet og CCT. Brug af tæt indlejrede CW- og WW-LED'er sikrer forudsigelig CCT-blanding på tværs af området.
RGB:Røde, grønne og blå LED'er er indkapslet tæt for dominerende bølgelængde og lysstyrke. Dette sikrer, at forskellige armaturer, når de drives på samme strømniveau, producerer den samme nuance.
Følge:Brug af dårligt indbyggede LED'er gør ensartet farveblanding på tværs af flere armaturer umulig og forårsager afvigelse inden for en enkelt armatur.
Beherskelse af optisk teknik:Det fysiske layout og spredning er altafgørende.
LED Array Layout:CW-, WW-, R-, G- og B-LED'erne er arrangeret i et meget optimeret, ofte tilfældigt eller spredt mønster på tværs af hele paneloverfladen. Dette forhindrer klyngning af lignende farver, hvilket forårsager pletter.
Multi-lagsdiffusion:Det er ikke tilstrækkeligt blot at placere en enkelt diffuser over lysdioderne.
Primær optik (valgfrit):Individuel sekundær optik (som små linser eller reflektorer) over hver LED-chip kan hjælpe med at forme den indledende stråle og starte blandingsprocessen.
Blandekammer/afstand:Der er et kritisk tomt rum (eller lyslederplade) mellem LED-kortet og den primære diffusor. Dette gør det muligt for fotoner fra forskellige farvede LED'er at hoppe rundt og blande sigførrammer diffuseren.
Diffuser stak:Typisk anvendes 2-3 lag af specialiserede diffuserende materialer:
Dybt teksturerede/strukturerede diffusorer:Disse spreder kraftigt lys, bryder strålemønstre op og fremtvinger intens blanding.
Kollimerende/holografiske diffusorer:Kan hjælpe med at kontrollere strålevinklen og samtidig hjælpe med ensartethed.
Endelig glat diffuser:Giver et visuelt sømløst, ensartet overfladeudseende.
Mikro-Lens Arrays (MLA'er):Avancerede paneler kan bruge et lag af bittesmå linser, der er præcist justeret over LED-arrayet for at rette lyset optimalt ind i blandekammeret/diffusorerne.
Elektronisk kalibrering og kompensation:Software lukker sløjfen.
Fabrikskalibrering:High-armaturer måler det faktiske output fra hver kanal (x, y, Y eller spektraldata) og gemmer unikke kalibreringskoefficienter i MCU'en. Dette korrigerer for mindre binning variationer og driver tolerancerpr armatur.
Termisk kompensation:LED-farveoutput skifter lidt med temperaturen (især blå og grøn). MCU-firmwaren overvåger temperaturen (via en sensor) og justerer PWM-forholdet dynamisk for at opretholde målfarvepunktet.
Lukket-sløjfefeedback (sjælden, fremkommende):Nogle ultra-høje-systemer inkorporerer bittesmå farvesensorer i selve armaturet, som konstant måler outputlyset og sender korrektioner tilbage til MCU'en i realtid.-
Avancerede kontrolalgoritmer:MCU'en indstiller ikke kun statiske PWM-niveauer. Den bruger komplekse algoritmer til at oversætte målfarver (f.eks. CCT, Hue/Saturation eller specifikke xy-koordinater) til de præcise PWM-værdier, der er nødvendige for hver kanal, med hensyntagen til kalibreringsdata og termiske aflæsninger. Dette sikrer, at den ønskede farve opnås nøjagtigt.
3. Opnå sømløst blandet lys
Når du blander justerbar hvid og RGB for at skabe en blandet farve (f.eks. en varm hvid med en subtil ravfarvet farve), skinner drivertopologien og kontrolalgoritmerne virkelig:
Måldefinition:Brugeren vælger en basis hvid CCT (f.eks. 3000K) og en ønsket RGB-farve (f.eks. Amber).
Algoritmebehandling:MCU'en beregner de nødvendige intensiteter:
Bestemmer PWM-forholdet for CW- og WW-LED'erne til at ramme 3000K.
Bestemmer PWM-forholdet for R og G (og potentielt reduceret B) LED'er for at skabe rav.
Beregner det endelige output medadditiv blandingdisse to lysspektre. Dette indebærer at reducere intensiteten af den hvide base lidt og tilføje den beregnede RGB-intensitet.
Driverudførelse:De opdelte-kanaldrivere modtager opdaterede PWM-signaler for alle 5 kanaler samtidigt.
Optisk blanding:Det indflettede LED-array og sofistikerede diffusorer blander fysisk lyset fra alle aktive kanaler til en enkelt, ensartet stråle af det ønskede tonede hvide lys. Præcisions-binning sikrer, at Amber fra RGB-arrayet blandes forudsigeligt med 3000K hvid.
Konklusion: Teknologiens symfoni
Magien ved det hvide/RGB dobbelte-farvepanel downlight ligger ikke i en enkelt komponent, men i den harmoniske integration af flere avancerede teknologier.Opdelte-kanaldriverarkitekturer giver de væsentlige uafhængige kontrolveje. Omhyggelig LED-binning danner grundlaget for farvenøjagtighed. Optiske diffusionssystemer med flere-lag, omhyggeligt designede LED-layouts og blandingskamre er den fysiske motor for ensartethed.Endelig,sofistikeret MCU-firmware med kalibrering og termisk styring fungerer som den intelligente leder,at omsætte brugerønsker til perfekt udført lys. Det er denne indviklede symfoni, der tillader disse armaturer at levere både præcis funktionel belysning og fængslende dynamiske farver, alt sammen fra et sømløst, ensartet panel, fri for afvigelser eller ujævne pletter. Efterhånden som driver-IC'er bliver mere kraftfulde og den optiske videnskab udvikler sig, kan vi forvente endnu større troskab og kontrol i fremtiden for hybridbelysning.
