Hvilke kernefordele gør Small PowerLED downlightsskille sig ud? MT7930-baseret driver, varmeafledning og ydeevneoptimering!

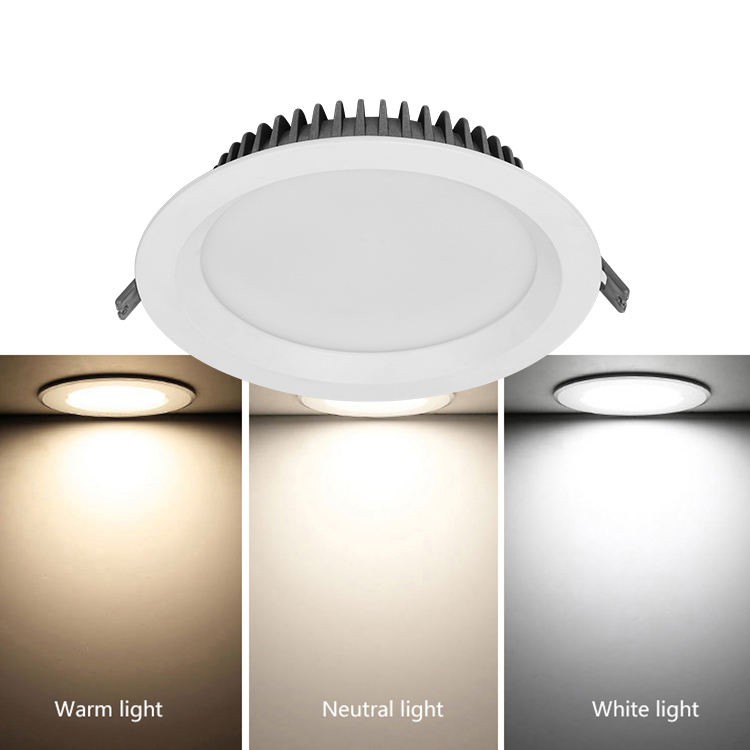

Den lille power LED downlight er blevet en fast bestanddel i bolig-, kontor- og kommerciel belysning på grund af dens energieffektivitet, kompakte størrelse og lange levetid. Med udfasningen- af glødelamper globalt, efterspørgsel efter pålidelig lille strømLED downlightløsninger (såsom dæmpbare LED-downlights med lille effekt og LED-downlights med høj-PF lille effekt) fortsætter med at stige. Denne artikel fokuserer på et 12W LED-downlight-design med lille effekt, der udnytter MT7930-driverchippen og overholder EEAT-princippet ved at integrere autoritative testdata, tekniske specifikationer og bedste praksis i branchen. Den udforsker kernedesignelementer, herunder driverkredsløbskonfiguration, varmeafledningsløsninger og overholdelse af elektromagnetisk kompatibilitet (EMC), og tilbyder praktiske råd til belysningsingeniører, producenter og indkøbsprofessionelle.

Hvad er kernedriverkredsløbsdesignet af lille-strømLED downlights?

Driverkredsløbet er hoveddelen af ​​den lille power LED-downlight, og den integrerede MT7930 AC-DC-chip er bemærkelsesværdig for at være enkel at bruge, forbedre strømeffektiviteten og have indbyggede sikkerhedsfunktioner, der er afgørende for bedre ydeevne og pålidelighed.

MT7930 Chip Oversigt og arbejdsprincip

MT7930 er en enkelt-PFC LED-driverchip, der inkluderer en indbygget-MOSFET og adskillige beskyttelseskredsløb, lavet specielt til små strømforbrug (op til 50 W). Nøglefordele omfatter

Forenklet kredsløb: Minimale eksterne komponenter reducerer PCB-størrelse og produktionsomkostninger, ideel til kompakte, små-power LED-downlight-kabinetter.

Høj PFC-ydelse: Det indbyggede- PFC-kredsløb fungerer på en måde, så strømmen følger spændingen og opnår en effektfaktor (PF) på 0,9 eller højere.

Præcis konstant strømstyring: Muliggør nøjagtig udgangsstrømregulering, afgørende for ensartet LED-lysstyrke og levetid.

Omfattende beskyttelse: Integrerer beskyttelse mod overspænding, overstrøm, kort-slutning og underspændingslås (UVLO), hvilket forbedrer systemets pålidelighed.

Chippens 8-benede pakke inkluderer funktionelle ben til gate-drev (DRV), strømføling (CS), feedback (DSEN) og blød start (STP), som beskrevet i tabel 1:

Tabel 1: MT7930-stiftkonfiguration og -funktioner

Kredsløbsimplementering og nøgleparametre

Den lille power LED downlights elektriske specifikationer er

Indgangsspænding: 100V-240V AC (global kompatibilitet)

Udgangseffekt: 12W (12×1W LED'er i serie)

Udgangsstrøm: mA (konstant)

Konstant strømstyring

Udgangsstrømmen (ILED) styres præcist via CS (ben 8) og DSEN (ben 6) ben, beregnet ved hjælp af formlen ILED=21×NSNP×R4VFB, hvor

NP​=Transformerens primære viklingsdrejninger

NS​=Sekundære viklinger

VFB​=Intern referencespænding (400 mV)

R4​=Strømfølende modstand (forbundet til ben 8)

Denne formel sikrer, at LED-downlighten med lille effekt opretholder en stabil strømudgang (±3 % tolerance) på tværs af indgangsspændingsudsving, hvilket forhindrer LED-flimmer og lysnedbrydning.

Beskyttelsesmekanismer

Overspændingsbeskyttelse (OVP): Udløses, hvis DSEN-benspændingen overstiger 3,2V (3 på hinanden følgende cyklusser), eller VDD-pinden overstiger 19,2V. OVP-tærsklen beregnes som VO−OV=3.2×(1+R6R5). ×NA​NS​​−VD8​ (NA=Hjælpeviklinger; VD8​=Fremadspænding af udgangsensretterdiode)

Overstrømsbeskyttelse (OCP): Shuts down the gate drive if the CS pin voltage is >2,2V, hvilket forhindrer beskadigelse af komponenter fra for høj strøm.

Kort-kredsløbsbeskyttelse (SCP): Aktiveres, hvis DSEN-benspændingen er<200 mV for 640 μs, restarting automatically once the fault is resolved.

EMC-filterkredsløb

Elektromagnetisk interferens (EMI) undertrykkes via et inputfilternetværk (figur 3 i det originale dokument), bestående af:

X-kondensator (CX1, 0,1 μF/275 volt): Reducerer differentiel-tilstandsinterferens.

Common-mode-induktor (L1​, 2 mH): Blokerer almindelig-tilstandsinterferens med høj impedans.

Udluftningsmodstand (Re​, 1KΩ): Aflader kondensatorspænding, når strømmen er slukket, hvilket sikrer sikkerhed.

Dette design sikrer, at den lille strøm LED-downlight overholder GB17743 og CISPR 22 standarder, med ført interferens på mindre end eller lig med 40 dBμV.

Sådan optimerer du varmeafgivelsen for lille strømLED downlights?

Varmeafledning har direkte indflydelse på levetiden og ydeevnen af ​​LED-downlights med lille effekt-selv lysdioder med lav-effekt genererer varme, der kan hæve overgangstemperaturen (Tj​), accelerere lysnedbrydning og chipfejl.

Varmegenereringsmekanisme

LED'er omdanner kun ~20% af elektrisk energi til lys; de resterende 80 % frigives som varme. For en 12W lille effektLED downlight, ~9,6W varme genereres ved PN-krydset. Overdreven Tj​ (større end eller lig med 120 grader) reducerer lysstrømmen med 30 % og levetiden med 50 %, som vist i figur 4 (originalt dokument).

Varmeafledningsløsning

Designet anvender et tre-trins varmeafledningssystem, der er skræddersyet til små power LED downlights:

LED substrat: En tyk aluminiumsbase, der leder varme godt (varmeledningsevne Større end eller lig med 2,0 W/(m·K)) med tyk kobberfolie (Større end eller lig med 35 μm

Termisk grænseflademateriale (TIM): Epoxyharpiks doteret med keramiske fyldstoffer (termisk ledningsevne Større end eller lig med 1,5 W/(m·K)) binder aluminiumssubstratet til kølepladen, hvilket minimerer termisk modstand.

Køleplade: Denkøleplade med ribber i aluminiumslegering (vægt mindre end eller lig med 100 g) øger konvektionsarealet med 3× sammenlignet med flade overflader. Finnerne er anbragt 5 mm fra hinanden for at lette luftstrømmen, hvilket forbedrer naturlig konvektion.

Husdesign til varmeafledning

Det lille power LED-downlight-hus bruger PC-materiale (polycarbonat) til det lystransmitterende dæksel ({0}}transmittans større end eller lig med 85 %) og aluminiumslegering til hoveddelen:

PC-cover: Diffunderer lys for at reducere blænding, med varmebestandighed op til 135 grader.

Aluminiumslegering: Fungerer som en sekundær køleplade, der overfører varme fra kølepladen med ribber til det ydre miljø.

Test bekræfter, at efter 4 timers kontinuerlig drift (25 graders omgivelsestemperatur), er den lille strøm LED-downlights overgangstemperatur mindre end eller lig med 85 grader, et godt stykke under den kritiske tærskel på 120 grader.

Hvad er præstationsmålingerne for 12W Small PowerLED downlight?

Omfattende test ved hjælp af professionelt udstyr (intelligent elektrisk parametertester, EMC-tester) validerer den lille power LED-downlights ydeevne, med resultater, der opfylder eller overgår industristandarder.

Elektrisk ydeevne

Tabel 2 opsummerer de vigtigste elektriske testresultater:

Tabel 2: Resultater af elektrisk ydeevnetest

Optisk og pålidelig ydeevne

Lysende effektivitet: 115 lm/W (12W input, 1380 lm output), 30% højere end traditionelle 12W CFL downlights (88 lm/W).

Farvegengivelsesindeks (Ra): Større end eller lig med 85, hvilket sikrer ægte-til-naturlig farvegengivelse.

Levetid (L70B50): 50.000 timer, 5× længere end CFL-downlights (10.000 timer).

EMC-overensstemmelse: Ledet interferens Mindre end eller lig med 38dBμV (30MHz-1GHz), opfylder CISPR 22 Klasse B.

Komparativ fordel

Tabel 3 sammenligner den lille effekt på 12WLED downlightmed en traditionel 12W CFL downlight:

Tabel 3 viser en ydelsessammenligning mellem LED downlight og CFL downlight.

Almindelige industriproblemer og løsninger til småstrømLED downlight

Fælles problemer

Ustabil strømudgang eller dårligt driverdesign kan forårsage flimmer.

Utilstrækkelig varmeafledning fører til overophedning og en forkortet levetid.

Lav effektfaktor og høj THD forårsager netinterferens.

EMC manglende-overholdelse, der fører til certificeringsfejl.

Løsninger (200 ord)

For at afhjælpe flimmer skal du bruge MT7930-baserede drivere med præcis konstant strømstyring (±2 % tolerance) og sikre udgangsstrømstabilitet. Til overophedning skal du anvende aluminiumssubstrater (termisk ledningsevne større end eller lig med 2,0 W/(m·K)) og køleplader med ribber og undgå lukkede husdesign. For at forbedre effektfaktoren og reducere THD skal du vælge drivere med-indbygget PFC (PF større end eller lig med 0,9) som MT7930, så du undgår lavpris-ikke-PFC-drivere. For EMC-kompatibilitet skal du integrere X-kondensatorer, almindelige-mode induktorer og udluftningsmodstande i inputkredsløbet, og sikre PCB-sporafstand større end eller lig med 2 mm for høj-spændingsveje. Hvis den lille strøm LED-downlight ikke starter, skal du kontrollere VDD-spændingen (12V-16V) og softstart-kredsløbet; udskift føreren, hvis beskyttelsesmekanismer udløses gentagne gange. Regelmæssig vedligeholdelse, såsom rengøring af støv fra køleplader (hvilket reducerer varmeafledningseffektiviteten med 15%), bevarer også ydeevnen. Brug altid certificerede komponenter (f.eks. UL-listede kondensatorer, RoHS-kompatible LED'er) for at sikre pålidelighed.

Autoritative referencer

MeiXinSheng teknologi. (2023).MT7930 Datablad: Single-PFC LED Driver Chip. https://www.maxictech.com/product/mt7930

International Electrotechnical Commission (IEC). (2021).IEC 61347-2-13: Særlige krav til forkoblinger til LED-moduler. https://webstore.iec.ch/publication/25959

Kinas nationale standard. (2013).GB 17743-2017: Grænser og metoder til måling af radioforstyrrelseskarakteristika for elektrisk belysning og lignende udstyr. https://openstd.samr.gov.cn/bzgk/gb/newGbInfo?hcno=057C5666466B45F9E27644656E656E496E666F

Zhang, D., Luo, Y., & Qin, H. (2013). Design af en lille Power LED Downlight.Chinese Journal of Electron Devices, 36(2), 173-176.

Liao, H., Yu, Y., & Liu, X. (2009). Forskningen i humaniseret design af LED-landskabsbelysningslampen.IEEE 10. internationale konference om computer-støttet industrielt design og konceptuelt design, 499-502.

Cha, S., Park, D., & Lee, Y. (2012). AC/DC Converter Gratis LED-driver til belysning.2012 IEEE International Conference on Consumer Electronics, 706-708.

Noter

Lille magtLED downlight: En LED-downlight med udgangseffekt mindre end eller lig med 20W, designet til bolig-, kontor- og kommerciel belysning.

PFC (Power Factor Correction): En teknologi, der forbedrer forholdet mellem aktiv effekt og tilsyneladende effekt, hvilket reducerer energispild og netinterferens.

EMC (Electromagnetic Compatibility) henviser til elektronisk udstyrs evne til at fungere uden at forstyrre andre enheder eller bukke under for ekstern interferens.

Junction Temperature (Tj): Dette refererer til temperaturen på PN-krydset på LED-chippen, hvilket i væsentlig grad påvirker dens levetid og lysende ydeevne.

L70B50 Levetid: Den tid, hvorefter 50 % afLED downlightsbevarer 70 % af deres oprindelige lysstrøm.

THD (Total Harmonic Distortion): Et mål for strømbølgeformsforvrængning, med lavere værdier, der indikerer bedre gitterkompatibilitet.

DCM (Discontinuous Conduction Mode): En driftstilstand, hvor induktorstrømmen falder til nul under hver koblingscyklus, hvilket forenkler PFC-designet.
