DALI lysstyring: Den komplette guide
DALI (Digital Addressable Lighting Interface) repræsenterer et betydeligt fremskridt inden for lysstyringsteknologi. Som en åben, producentuafhængig-standard giver den sofistikeret digital kontrol, samtidig med at den er ligetil installation og konfiguration. Denne protokol er blevet det foretrukne valg til kommercielle rum, gæstfrihedssteder og store boligprojekter, der søger intelligente belysningsløsninger.
Forståelse af DALI-teknologi
DALI er en to-digital kommunikationsprotokol, der er specielt designet til lysstyringssystemer i bygningsautomatisering. I modsætning til traditionelle envejsstyringsmetoder muliggør DALI tovejskommunikation mellem controllere og individuelle belysningsenheder. Dette giver mulighed for ikke kun at sende kommandoer, men også at modtage statusopdateringer og diagnosticeringsoplysninger fra hver tilsluttet armatur.
Protokollen opstod som en forbedring af Tridonics Digital Serial Interface og har udviklet sig til en international standard (IEC 62386), der sikrer kompatibilitet på tværs af producenter og fremtidige-korrekturinstallationer.
De vigtigste fordele ved DALI-systemer
Uovertruffen fleksibilitet
DALIs adresserbare arkitektur tillader individuel kontrol af op til 64 enheder på en enkelt bus. Lysgrupper og scener kan omkonfigureres gennem software uden fysisk omledning, hvilket gør den ideel til rum med skiftende krav.
Forenklet installation
Det standardiserede bussystem med to-ledere eliminerer komplekse ledningskonfigurationer. Installatører behøver ikke at kende det endelige lysarrangement under installationen, da adressering og gruppering håndteres digitalt efter fysisk installation.
Åben standardkompatibilitet
Som en -leverandørneutral protokol sikrer DALI interoperabilitet mellem komponenter fra forskellige producenter. Dette forhindrer leverandørlås-og giver adgang til konkurrencedygtige priser, samtidig med at systemets integritet bevares.
Omfattende overvågning og kontrol
Facility managers drager fordel af-realtidsstatusovervågning af individuelle armaturer, hvilket muliggør forudsigelig vedligeholdelse og hurtig fejlidentifikation. Sporing af energiforbrug og automatiserede belysningsplaner forbedrer driftseffektiviteten yderligere.
Skalerbar arkitektur
Fra enkelt-rumsinstallationer til multi-bygningskomplekser kan DALI skaleres ubesværet. Flere DALI-busser kan kobles sammen for at skabe omfattende lysstyringssystemer til enhver projektskala.
Systemkomponenter og arkitektur

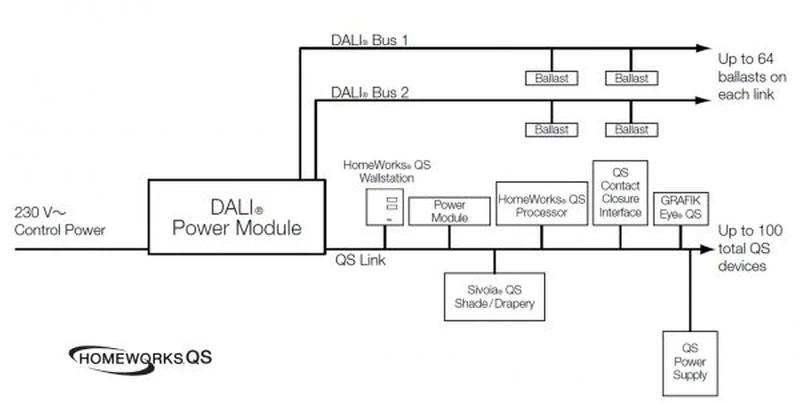

DALI busstruktur
Rygraden i enhver DALI-installation er dens to-trådsbus, der bærer både strøm og digital kommunikation. Denne lavspændingsbus- forbinder alle systemkomponenter:
Kontroludstyr (LED-drivere, ballaster)
Indgangsenheder (sensorer, kontakter)
Applikationscontrollere
Adresseringsskema
Hver enhed på DALI-bussen modtager en unik adresse (1-64), mens grupper kan defineres til at styre flere enheder samtidigt. Broadcast-kommandoer kan også adressere alle enheder på bussen, når det er nødvendigt.
Kontrolmuligheder
DALI understøtter forskellige kontrolgrænseflader:
Vægmonterede-dæmpere og kontakter
Belægnings- og dagslyssensorer
Centraliseret administrationssoftware
Integration med bygningsautomationssystemer
Mobil- og webbaserede-grænseflader
Installation og konfiguration
Enkelhed af ledninger
To-bustopologien reducerer installationens kompleksitet betydeligt sammenlignet med konventionelle lysstyringssystemer. Standard lavspændingskabel- løber mellem enheder i en daisy-kæde-konfiguration uden særlige afskærmningskrav.
Idriftsættelsesproces
Efter fysisk installation sker systemkonfigurationen via software:
Enhedsadressering og identifikation
Gruppeopgave
Scene programmering
Styr enhedskortlægning
Systemverifikation og test
Denne digitale idriftsættelse giver mulighed for nem omkonfiguration, efterhånden som pladskravene udvikler sig, uden at det kræver fysiske ændringer af installationen.
Integrationsmuligheder
Bygningsautomatiseringssystemer
DALI integreres problemfrit med større bygningsadministrationsplatforme, herunder Lutron, KNX og BACnet. Dette muliggør ensartet kontrol af belysning sammen med HVAC, sikkerhed og andre bygningssystemer.
Hybride konfigurationer
Kombination af DALI med andre kontrolprotokoller kan optimere både funktionalitet og omkostninger. Almindelige integrationsscenarier omfatter:
DALI til lysstyring med KNX til overordnet bygningsstyring
RF trådløse udvidelser til eftermonteringsapplikationer
IoT-platformsforbindelse til skybaseret-administration
Applikationsscenarier
Kommercielle kontorer
Individuel styring af arbejdsområdets belysning
Forudindstillinger for mødelokaler
Gang- og fællesarealautomatisering
Energistyring gennem belægning og høst af dagslys
Detailmiljøer
Fleksibel merchandisefremhævning
Sæsonbestemt lysjustering
Automatisering af driftstimer
Energiforbrugsoptimering
Gæstfrihedssteder
Lysscener i gæsteværelset
Offentligt område stemningsbelysning
Restaurant og bar stemningskontrol
Anlæggets-dækkende belysningsplaner
Industrianlæg
Høj-belysningszonekontrol
Vedligeholdelsesplanlægning gennem brugsovervågning
Integration af sikkerhed og nødbelysning
Sporing af energiforbrug
Tekniske specifikationer
Busspænding:16V DC (nominelt)
Maksimalt antal enheder pr. bus:64 kontroludstyr + 64 kontrolenheder
Ledningsføring:Standard to-trådsbus, polaritets-ufølsom
Datahastighed:1200 baud
Kabellængde:Max 300 meter pr bus
Produktimplementering
InStyle LED tilbyder omfattende DALI-løsninger, herunder:

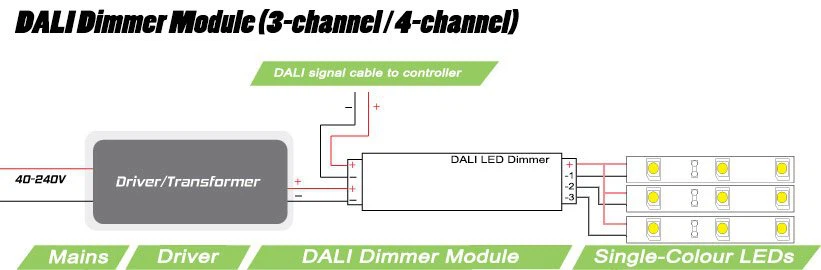

Enkelt-kanals DALI-modtagere (8A kapacitet)
Multi-kanals DALI-controllere (4×5A-konfiguration)
Vægmonterede-dæmpere og interfacepaneler
Systemintegrationskomponenter
Fremtidigt-Proof Design
DALIs løbende udvikling sikrer fortsat relevans:
DALI-2 forbedrer interoperabilitet og tilføjer nye enhedstyper
Trådløse DALI-muligheder udvider fleksibiliteten til eftermonteringsprojekter
IoT-integrationsmulighederne fortsætter med at udvide
Voksende producentadoption styrker økosystemet
Konklusion
DALI repræsenterer den optimale balance mellem sofistikeret lysstyring og praktisk implementering. Dens åbne standardtilgang, kombineret med robuste digitale muligheder og ligetil installation, gør den til det logiske valg til projekter, der kræver pålidelig, skalerbar og fremtidssikret lysstyring.
Uanset om du implementerer grundlæggende lysstyring på et lille kontor eller designer en omfattende bygningsautomatiseringsstrategi, giver DALI det tekniske grundlag og fleksibilitet til at imødekomme både nuværende behov og fremtidige udfordringer inden for intelligent lysdesign.
